Дробилка вальцовая — применяется в различных отраслях промышленности:
Пищевой, Горнодобывающей, Металлургической, Строительной и Фармацевтической.
Дробилка двухвалковая с гладкими валками предназначена для дробления и измельчения различных материалов, имеющих различную плотность.
Валковые дробилки
Валковая дробилка — это дробилка основным дробящим органом, которой является валок. Валков может быть разное количество, наиболее распространённый конструктив –это 2-х валковые дробилки.
Компания «BLSTAN MASH» выпускает двухвалковые дробилки с разным типом валка: зубчатый, гладкий, рифленый. Предназначена для дробления горных пород путём затягивания материала силами трения и раздавливания между двумя параллельными цилиндрическими валками, вращающимися с разной скоростью навстречу друг другу. В зависимости от типа валка характеристики дробилок значительно меняются. Рассмотрим данные дробилки более детально.
Каталог двухвалковых дробилок
Завод дробильного оборудования «BLSTAN MASH» производит валковые дробилки разных модификаций. Представляем вашему вниманию стандартные модели валковых дробилок, а также все необходимое сопутствующее оборудование: питатели, технологические линии и т.д.
В нашем каталоге представлены стационарные двухвалковые дробильные системы с различными по рельефности рабочими органами — с зубчатой, гладкой и рельефной поверхностью рабочих органов. Все представленные дробилки можно также разделить по диаметру валков и другим техническим характеристикам. Наши менеджеры помогут вам сориентироваться в разнообразии предлагаемой продукции по телефону
Дробилка валковая зубчатая DVZ 300
Валковая дробилка невысокой производительности, с низким удельным энергопотреблением. Отлично себя зарекомендовала при дроблении угля. Существуют разные варианты исполнения дробилки — как с регулируемым зазором, так и без него.
Фото дробилки
DVZ 300
Дробилка валковая зубчатая DVZ 500
Зубцы представленной дробилки расположены на валах в шахматном порядке, что обеспечивает лучшее зацепление с материалом.
Дробилка валковая зубчатая DVZ 700
Конструкция данного устройства основана на проверенных временем советских наработках. Высокая производительность достигается серьёзным усилием на сжатие между валков, а также разницей числа оборотов.
Дробилка валковая зубчатая DVZ 900
Валковая дробилка с зубчатыми валками является модификацией дробилки DVZ 900 Отличается дробилка от оригинала только длиной зуба на накладке валка и очистными ножами. Такая модификация дробилки обеспечивает лучший захват материала и дает возможность получить более мелкую фракцию.
Дробилка валковая зубчатая DVZ 2T
Дробилка предназначена для дробления кусковых материалов низкой и средней прочности. Дробилка может применяться в линиях и дробильных комплексах, как первая или вторая ступени дробления габаритных кусков материала.
Дробилка валковая зубчатая DVZ 30
от 2 020 200р.
Дробилка предназначена для дробления легко дробимых мягких и средней твердости материалов. Не рекомендуется использовать данную дробилку для измельчения труднодробимых, радиоактивных и взрывоопасных материалов. Дробилка может быть использована как автономно работающая машина, так и в составе установки или технологической линии производства, как первая ступень дробления габаритных кусков материала.
Дробилки валковые с гладкими валками
Дробилка валковая зубчатая DVG 200
Дробилка валковая предназначена для дробления хрупких сыпучих материалов различной прочности и твердости. Противопоказано использование данной дробилки для измельчения труднодробимых, радиоактивных и взрывоопасных материалов. Дробилка может быть использована как автономно работающая машина, так и в составе установки или технологической линии производства.
Дробилка валковая зубчатая DVG 400
от 1 443 000р.
Валковая дробилка с гладкими валками DVG 400х250 служит для измельчения хрупких материалов средней твердости с максимальной величиной входящего куска – 120мм.
Дробилка валковая зубчатая DVG 500
Высокопроизводительная валковая дробилка, конструктивной базой которой является дробилка DVG 500 Отличительной особенностью дробилки является использование гладких валков.
Дробилка валковая зубчатая DVG 800
от 5 944 050р.
Мощная высокопроизводительная двухвалковая дробилка с размерами валков 800 мм используется непосредственно для тонкого измельчения (с одновременным раздавливанием) нерудных строительных материалов (вязких, влажных и т.д.) средней и низкой прочности.
Валковая дробилка ДВГ-2/450/500
Дробилка предназначена для дробления кусковых материалов низкой и средней прочности.Дробилка может применяться в линиях и дробильных комплексах, как первая или вторая ступени дробления габаритных кусков материала. Различная скорость вращения валков позволяет повысить эффективность захвата частиц измельчаемого материала и производительность дробилки.Измельчение крупности конечного продукта производится регулировкой величины зазора между валками.
Дробилки валковые с рифлеными валками
Дробилка валковая с рифлёными валками DRV-400
Валковая дробилка с гладкими валками ДВГ 400х250 служит для измельчения хрупких материалов средней твердости с максимальной величиной входящего куска — 130мм. Рифленые валки способствуют лучшему захвату материала.
Дробилка валковая с рифлёными валками DRV-900
от 2 758 350р.
Высокопроизводительная валковая дробилка, конструкция которой основана на популярной модели ДВЗ 2L с единственным отличием в виде рифленого исполнения валка.
Дробилка предназначена для среднего дробления хрупких материалов (отходы стекла, керамики), а также материалов низкой и средней прочности.
Валковые дробилки с гладким валком.
Данный тип дробилки подходит для дробления сырья с небольшим входящим куском. Для каждой модели он разный, в зависимости от диаметра валков. Данный параметр указан в характеристиках для каждой модели. Обусловлено это тем, что при попадании более крупного материала не происходит захвата и материал «зависает» над валками и «проскальзывает». Дробление материала происходит за счет сдавливания и, частично, истирания. Истирание происходит за счет разницы оборотов валков. В нижней части
корпуса дробилки установлен очистной нож, который очищает валок при работе.
Конструкция дробилки предусматривает возможность регулировки зазора между валками, что позволит получить различные фракции в зависимости от Ваших потребностей. Также предусмотрен пружинный механизм, который позволяет валку отодвинуться назад при попадании не дробимых частей.
Дробление материала на валковой дробилке происходит в щадящем режиме, что обеспечивает минимальное пыление при работе, а также минимальное переизмельчение материала.
Зачастую валковую дробилку с гладким валком можно использовать для тех же задач, что и молотковую, в каждой есть свои преимущества и недостатки.
Сравнение валковых дробилок с гладким валком и молотковых:
| Молотковые дробилки | Валковые дробилки с гладким валком | |
| Производительность | Значительно выше | |
| Входящий кусок | Значительно больше | |
| Процесс дробления | Повышенное пыление при работе. Максимальное пере измельчение материала | Пыление при работе практически отсутствует. Переизмельчение материала минимально. |
| Работа с влажным сырьем | Очень затруднительна или невозможна. | Не вызывает затруднений за счет очистных элементов. |
| Выходная фракция | Зависит от колосников либо сита, регулируется путем замены сит. | Регулируется винтовой регулировкой. |
| Попадание недробимых частей | Аварийная ситуация | За счет демпинга валка не представляет опасности. (при разумной величине недробимого фрагмента) |
Как мы видим из таблицы, валковая дробилка с гладким валком имеет свои преимущества и недостатки. Для получения пылевидного материала лучше подойдет молотковая (при условии сухого материала), но если требуется получить крупку тогда лучше подходит валковая.
Валковые дробилки с рифленым валком.
Данный тип дробилки ничем не отличается от дробилок с гладким валком , за исключением лучшего сцепления материала с валком, это позволяет незначительно увеличить размер входящего куска.
Валковые дробилки с зубчатым валком.

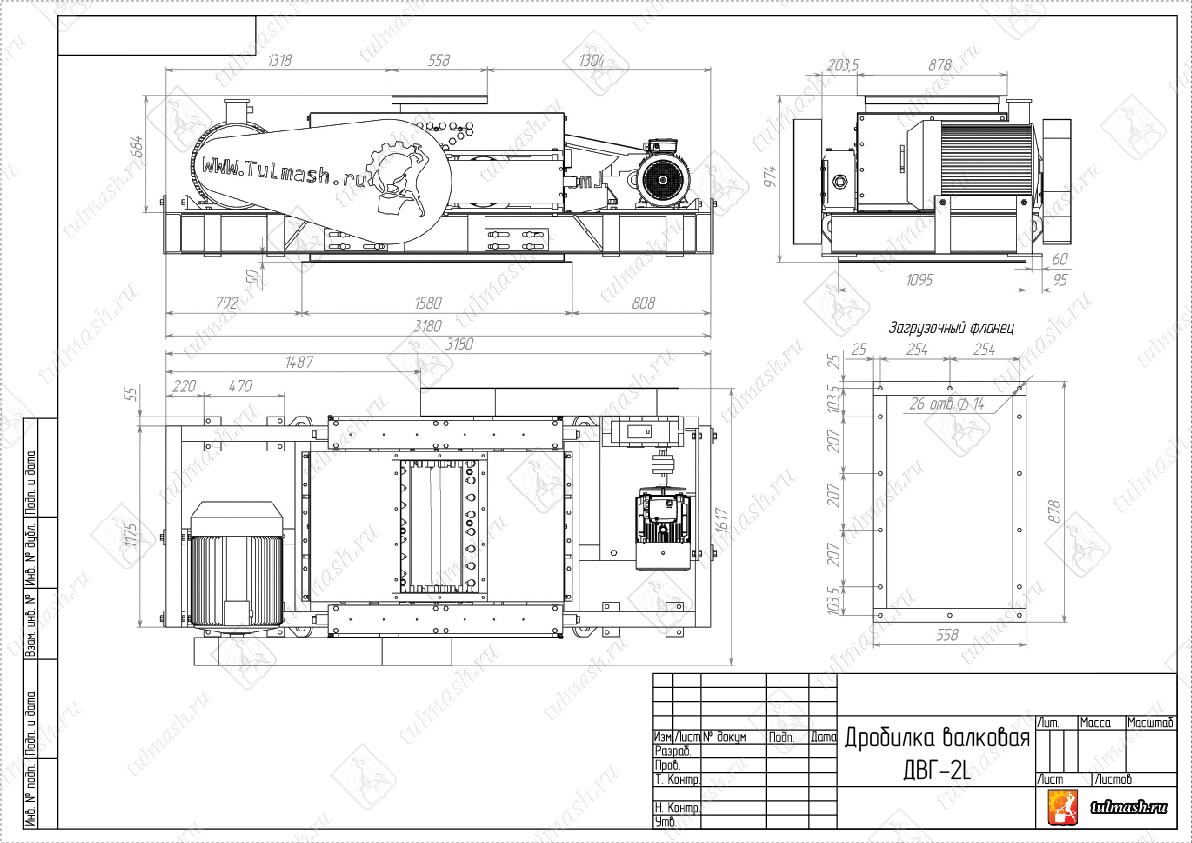

Внешний конструктив дробилки с зубчатым валком не отличается от дробилки с гладким валком, но при этом параметры дробилки отличаются существенно. Для наглядности сравним 2 наиболее популярные дробилки ДВЗ-2L и ДВГ-2L. Диаметр валков в обоих модификациях – 500 мм, внешний конструктив –абсолютно одинаковый.
| ДВЗ-2L | ДВГ-2L | |
| Зазор между валками | 50 | 5 |
| Производительность, м3/час | 193 | 19 |
| Входящий кусок, мм | До 350 | До 50 |
| Выходная фракция, мм | 0-100 | 0-8 |
Преимущества валковых дробилок:
- эффективность при работе даже с влажным сырьем;
- невысокий расход электроэнергии надежность и простота эксплуатации;
- возможность регулировать размер меж валкового зазора;
- наличие защиты от попадания недробимых материалов;
- однородность конечного материала по крупности.
Область применения валковых дробилок
Как выше описано сфера применения валковых дробилок, достаточно обширна. Применяются валковые дробилки для измельчения строительных отходов, мрамора, солей и шлаков, гипса, мела, угля, мергеля и других материалов.
Возможно применение на карьерных комплексах по добыче известняка. Если говорить про измельчение угля, то ничего более подходящего, чем валковая дробилка Вам не найти.
Эксплуатационные и конструктивные особенности валковых дробилок
При эксплуатации валковой дробилки важно равномерно подавать материал, для этого подойдет ленточный или пластинчатый питатель. Ширина ленты питателя должна совпадать с длинной валка. При правильном расположении оборудования в линии мы получим равномерную подачу материала по длине валка, это позволит получить равномерное дробление и равномерный износ валка по его плоскости.
Также при очень мягком материале существует возможность установки бункера над дробилкой, но такая конфигурация рискованна и неудобна в эксплуатации.
Компания «Тульские Машины» имеет опыт и техническую возможность поставлять комплексы по дроблению под ключ.
Технические характеристики валковых дробилок
Двухвалковая дробилка может быть установлена не только в помещении, но и на открытой площадке под навесом. Возможна установка двухвалковой дробилки непосредственно перед ленточным транспортером на опорах, площадках и фундаментах.
Двухвалковые дробилки — очень экономичный аппарат, при его использовании расходуется малое количество электроэнергии. К тому же двухвалковая дробилка надежна в использовании — механизм одного из валков не позволяет пропускать внутрь недробимые частицы.
Дробильный комплекс на основе валковой дробилки
При проектировании дробильного комплекса, основанного на валковой дробилке, необходимо учитывать конструкцию дробилки. Дробилка основана на двух валках, которые вращаются навстречу друг другу, при этом материал измельчается за счет раздавливания и истирания в радиальном зазоре между валками. Важно организовать равномерную подачу материала по всей длине валка. Это обеспечит равномерный износ валка по всей длине валка, вследствие чего можно рассчитывать на однородность продукта после дробления.
Для подачи материала применяется ленточный питатель с шириной ленты, равной длине валка.
Дробленое сырье просыпается в отгрузочную течку, после чего перемещается шнеком на необходимую высоту.
Валковая дробилка не образует избытка пылевидной фракции, а значит не обязательно устанавливать аспирационные установки.
При попадании в дробилку недробимого материала, срабатывает демпинговый валок и металлический просыпается в дробленый продукт.
В обязательном порядке в дробильном комплексе необходимо учитывать систему предохранителей в щите управления, а также дополнительную автоматику для обеспечения бесперебойной работы и предупреждения аварийных ситуаций.
Данная схема является классической для стандартного случая, но всегда лучше обратиться за консультацией к специалистам компании «BLSTAN MASH». Мы всегда сможем подобрать оптимальную компоновку, а также спроектировать и поставить дробильный комплекс.
